在微观动力学、流体力学、生物医学等研究领域，大量关键过程发生在毫秒甚至微秒量级，比如液滴在十字结处颈缩断裂，整个过程不到 1 毫秒；细胞在微通道内被高速分选，判定与执行仅需数毫秒；气泡在空化溃灭瞬间，速度可达每秒数百米；喷雾从喷嘴喷出到完全雾化，雾化过程转瞬即逝。
而这些内容人眼无法捕捉，对于普通工业相机来说，当过程变化速度超过普通工业相机的时间采样和曝光能力时，容易出现运动模糊或关键过程遗漏。实验机理难以验证，参数优化全靠经验摸索，数据重复性差成为很多课题组长期困扰的问题。
高速相机通过高帧率连续成像提高时间采样能力，并结合短曝光时间抑制运动模糊，使微秒甚至更短时间尺度的瞬态过程能够被记录和分析。通过超高帧率连续成像，把肉眼不可见的瞬态过程拆解为可定量分析的序列帧，为机理研究、工艺优化、产品验证提供直观的可视化证据。
这篇文章，我们系统梳理高速相机在科研与工业中的八大核心应用领域，以及选型时真正需要关注的关键指标。
很多人对高速相机的认知停留在 "帧率高"，但在科研级应用中，它是一套完整的时间-空间定量测量系统，核心能力体现在三个维度：
1.极高时间分辨率 常规科研场景帧率覆盖2000~10000fps，极端开窗场景可达数十万帧，最小曝光时间可低至百纳秒级，有效降低高速运动产生的运动模糊，精准冻结瞬态过程。
2.连续长时程记录 配套高速存储架构，可在百万像素级分辨率下实现数分钟至十几分钟的连续录制，完整覆盖实验全过程，避免分段抓拍丢失关键数据。
很多人忽略这一点：市面上部分高速相机只能短时间抓拍，而微流控稳定性测试、长时程灌流监测等场景，往往需要连续记录数分钟以上，存储能力直接决定实验数据的完整性。
3.定量分析能力 结合标定算法，可直接对图像中的目标进行尺寸、速度、轨迹、频率等参数的定量提取，实现"采集-测量-分析"一体化，无需额外导入第三方软件处理。
也正因如此，高速相机早已从 "辅助观测工具" 升级为微流控、流体力学、生物医学、先进制造等领域的核心实验设备。
微流控芯片的通道尺寸多在微米级，流体运动速度快、过程瞬态性强，是高速相机在微观流体研究中的重要应用场景之一。几乎所有微尺度流体研究，都依赖高速成像提供数据支撑。

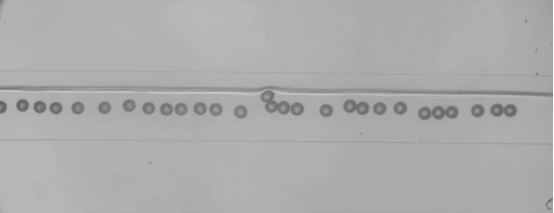

液滴微流控是数字PCR、微球合成、单细胞包裹等技术的基础，而液滴的均一性直接决定实验结果的可靠性。
l 观测对象：十字结、流动聚焦、T型通道等结构中，液滴从颈缩、断裂到卫星液滴产生的完整演化过程。
l 解决痛点：普通相机拍摄时液滴边界模糊，无法判断断裂机理；仅靠下游结果反推参数，调试周期长、重复性差。
l 研究价值：通过高速序列帧定量分析界面张力、通道几何、流速比对液滴行为的影响规律，精准优化芯片结构与驱动参数，将液滴尺寸变异系数（CV值）控制在极低水平。
l 配置建议：100万～200万像素分辨率下，3000~5000fps帧率即可完整捕捉液滴断裂瞬态；搭配恒压泵无脉动驱动，可同步验证流体稳定性对液滴均一性的影响。
微通道内的速度场、剪切力分布是微混合器、微反应器设计的核心依据，无法通过普通观测直接获取。
l 技术原理：高速相机连续拍摄示踪粒子的运动序列，结合PIV互相关算法获取流场速度矢量，并进一步通过速度梯度等参数分析剪切速率、涡旋结构等流动特征。
l 应用价值：为芯片流道结构优化、混合效率评估、细胞剪切力环境评估提供定量实验数据，是微流控芯片研发的常用表征手段之一。
l 配置要点：需兼顾分辨率与帧率，同时相机须具备高灵敏度与低噪点特性，保证微弱光强下粒子成像清晰。
基于微流控的单细胞分选、液滴分选技术，要求在毫秒级完成目标识别与执行机构触发，高速相机承担高速视觉采集，结合实时图像处理算法完成目标识别，并触发后续分选执行机构。
l 工作流程：高速相机实时采集通道内细胞/液滴的图像，通过算法快速识别形态、荧光信号等特征，判定为目标后即刻触发分选执行机构，实现精准分离。
l 性能关键：相机帧率需要与样本流速、图像处理速度以及分选执行机构响应时间匹配。较高帧率能够提供更高的时间采样密度，有助于提高目标识别与触发的可靠性。
l 典型场景：无标记细胞分选、数字PCR阳性液滴分选、稀有细胞（如CTC）富集等。
除微观场景外，宏观尺度的瞬态流体过程同样是高速相机的经典应用方向，广泛用于基础科研与工业工艺优化。

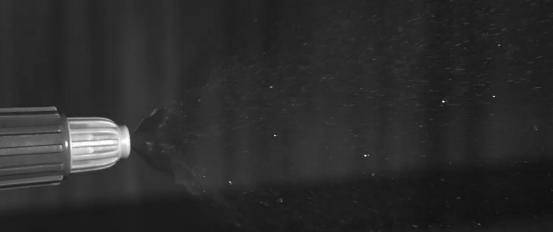

在燃油喷射、农药雾化、喷墨打印、鼻腔给药等领域，雾化粒径、速度、空间分布直接决定产品性能。
l 观测内容：喷雾的一次破碎、二次雾化过程，液滴尺寸分布、喷射贯穿距、雾化锥角、碰壁铺展行为等。
l 研究价值：优化喷嘴结构与喷射参数，提升燃烧效率、给药精准度或喷涂均匀性。
l 配置建议：根据喷雾尺度选择对应分辨率与视场，通常搭配背光光源，通过阴影法实现清晰成像。
空化溃灭、沸腾换热、气液两相流等过程，伴随强烈的瞬态变化，是能源、化工、船舶等领域的基础研究方向。

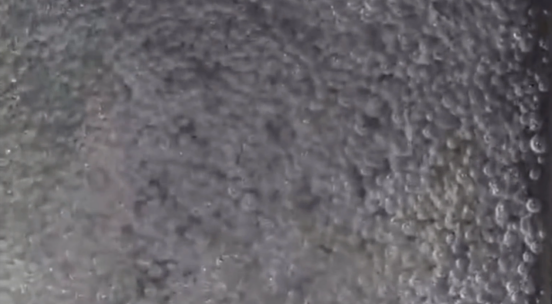

l 观测内容：气泡的成核、生长、合并、溃灭、振荡过程，以及两相流的流型转变、界面演化规律。
l 技术难点：气泡运动速度快、界面易变形，需要极短曝光时间冻结运动，同时保证足够的图像对比度。
在水利工程、海洋工程领域，高速相机是观测水流运动、结构响应的核心手段。
l 典型应用：泄洪洞水流形态观测、波浪冲击结构过程记录、空化空蚀现象观测、水轮机叶片流态分析。
l 研究价值：验证数值模拟结果，优化水工结构设计，降低气蚀破坏风险。
在生命科学研究中，高速成像为捕捉细胞、生物个体的快速运动与生理过程提供了可能。
活细胞的迁移、形变、分裂，以及细胞在流体中的运动、相互作用，都需要高时间分辨率的成像记录。
l 应用场景：细胞在剪切力下的形态变化、细胞吞噬过程、细胞运动轨迹追踪、心肌细胞搏动节律分析、血小板聚集过程观测。
l 技术优势：相比普通延时摄影，高速相机可捕捉到细胞快速形变的细节，避免运动模糊导致的定量误差。
昆虫翅振、鸟类飞行、鱼类游动等生物运动，频率高、动作快，肉眼难以分辨细节。
l 研究方式：通过高速相机记录完整运动周期，逐帧分析关节角度、翅膀形变、运动轨迹，揭示生物运动机理，为仿生设计提供依据。
l 典型案例：果蝇翅振模式分析、蜂鸟悬停动力学、鱼类游动尾流结构、壁虎黏附过程观测。
结合微流控芯片与光遗传技术，高速相机可同步记录神经元的动态响应与行为学变化。
l 典型应用：线虫、斑马鱼幼体的神经活动与行为关联观测、光遗传刺激下的细胞响应时序分析。
材料领域的动态力学行为、相变过程、界面演化往往发生在极短时间内，高速成像是揭示其内在机理的关键手段。
水凝胶、弹性体、高分子溶液等软物质的形变、断裂、流变过程，时间尺度短且伴随复杂的非线性行为。

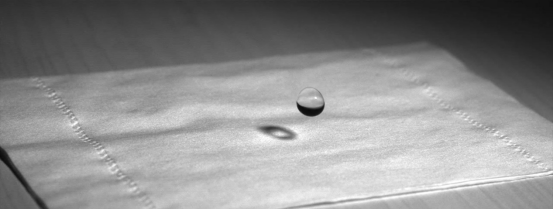

l 观测内容：软材料拉伸/压缩过程中的裂纹扩展、界面脱粘、液滴浸润与铺展、聚合物溶液的射流断裂。
l 研究价值：揭示材料的动态力学特性，指导配方优化与结构设计，广泛用于柔性电子、生物医用材料、智能响应材料等方向。
表面涂层、薄膜材料在冲击、磨损、腐蚀环境下的失效过程往往转瞬即逝。
l 观测内容：涂层冲击剥落过程、薄膜疲劳开裂、水滴冲蚀磨损、热障涂层高温失效。
l 配置建议：搭配显微镜或长工作距离显微镜头，实现微米级空间分辨率；部分高温场景需搭配高速红外测温模块。
在喷墨打印、光固化打印、熔融沉积等增材制造工艺中，液滴成型、熔池演化直接决定打印精度与成型质量。
l 观测内容：喷墨打印液滴飞行形态与落点精度、激光熔池的熔凝过程、打印层间结合缺陷形成过程。
l 工业价值：优化打印参数，提升成型精度与致密度，减少打印缺陷，是高端增材制造研发的标配测试手段。
双碳背景下，电池、电解水、电催化等领域研究火热，高速相机为观测电极界面动态过程提供了可视化支撑。
电解水制氢、燃料电池反应过程中，电极表面会持续产生气泡，气泡的生长、脱离、合并直接影响反应效率与传质过程。
l 观测内容：电极表面气泡成核频率、生长速率、脱离直径、气泡层分布状态。
l 研究价值：优化电极表面形貌与电解液配方，抑制气泡堆积，提升反应效率与稳定性。
l 配置要点：通常搭配透明电解池与显微镜头，帧率1000~3000fps即可满足大多数气泡动力学观测需求。
液流电池、锌溴电池等储能技术中，电解液的流动状态、电极表面的反应界面变化是性能优化的关键。
l 观测内容：流道内电解液两相分布、电极表面沉积物形成过程、流量波动对反应界面的影响。
静电纺丝制备纳米纤维、电喷雾质谱进样等过程中，射流的分裂、细化、鞭动行为高度瞬态。
l 观测内容：泰勒锥形成过程、射流不稳定分裂、纤维固化形貌、液滴带电飞行轨迹。
l 研究价值：优化电压、流速、距离等参数，调控纤维直径与形貌，提升纺丝稳定性与产品一致性。
在工业生产中，高速相机用于快速过程的质量监控与故障诊断，提升工艺稳定性与产品良率。
1. 包装与印刷行业，使用场景为观测高速生产线套印偏差、封口缺陷、标签贴附精度，主要是为了逐帧定位故障原因，减少废品率。
2. 精密装配行业，使用场景为观测高速贴装、焊接、点胶工艺的瞬态过程，主要是为了优化设备参数，减少加工缺陷。

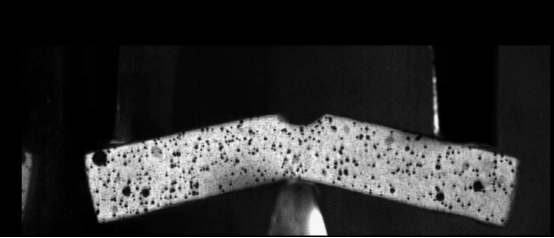

3. 材料力学行业，使用场景为观测材料拉伸、断裂、冲击的动态过程，主要是为了分析裂纹扩展规律，评估力学性能。
4. 电子制造行业，使用场景为观测芯片键合、引线焊接、贴片过程监测，主要是为了提升封装良率，定位工艺瓶颈。
5. 纺织与化纤行业，使用场景为观测高速纺丝断裂、纱线张力波动检测，主要是为了追溯断丝原因，提升生产效率。
在微纳器件、声学工程领域，高速相机可实现非接触式的振动与动态特性测量。
MEMS传感器、微镜、微执行器的运动尺度小、频率高，传统接触式测量难以实现。
l 观测内容：MEMS微镜的扭转角度与响应频率、微悬臂梁的振动模态、微阀的开关动作时序。
l 技术方案：搭配显微光学系统，通过高速成像实现非接触式动态参数测量。
超声清洗、超声雾化、声化学等应用中，空化气泡的动态行为是核心机理。
l 观测内容：超声场中气泡的非线性振荡、空化泡溃灭过程、声流驱动的微流场分布。
l 研究价值：优化超声参数，提升清洗效率、雾化效果与化学反应速率。
对小型结构件、薄板、薄膜等进行振动模态测试，高速相机可替代传统加速度传感器。
l 技术原理：结合数字图像相关（DIC）算法，从高速序列中提取全场位移、应变、振动频率与振型。
在化工、食品、环境工程领域，高速相机用于工艺过程可视化与参数优化。
污水处理、矿物浮选中，气泡与颗粒的碰撞、黏附过程决定分离效率。
l 观测内容：气泡-颗粒碰撞黏附过程、絮体形成与破碎、气浮池流态分布。
l 应用价值：优化曝气参数与药剂配方，提升污染物去除效率与矿物回收率。
乳品、饮料、调味品生产中，均质、乳化、喷雾干燥等工艺直接影响产品品质。
l 观测内容：高压均质过程中液滴破碎、喷雾干燥液滴蒸发与颗粒形成、食品凝胶断裂过程。
l 工业价值：优化工艺参数，提升产品稳定性与口感，降低能耗。
不同应用场景对高速相机的需求差异极大，选型并非帧率越高越好，核心是匹配实验需求。以下四个维度是决策关键：
1. 分辨率与帧率的平衡 高速相机的帧率与分辨率成负相关——标称最高帧率往往是在极低分辨率下实现的。选型时重点关注常用分辨率对应的实际帧率，而非宣传册上的极限参数。
l 微流控常规观测：100万～200万像素、2000~5000fps 满幅帧率即可覆盖绝大多数场景；
l 极快瞬态过程：可通过降低分辨率开窗，提升至万帧以上，优先保障时间分辨率。
2. 连续存储时长 关注目标分辨率下的连续拍摄时长，而非仅看"最大帧率"。长时程灌流监测、稳定性测试、工业产线故障排查等场景，需要连续记录数分钟以上，存储能力直接决定数据完整性。
3. 显微适配性 对于微流控、细胞、MEMS等微观场景，高速相机通常需要与显微光学系统配合使用。优先选择标准C接口、机身小巧的机型，可直接对接倒置显微镜、荧光显微镜等光学平台，减少适配成本；同时关注软件是否支持中文操作、是否自带定量分析功能。
4. 灵敏度与噪点控制 显微场景、弱光场景、荧光场景下光强通常较弱，相机的灵敏度（量子效率）和噪点水平直接影响成像质量。这类应用需重点关注传感器灵敏度与读出噪声指标。
高速成像技术的本质，是突破人类视觉的时间极限，让原本“看不见、看不清、测不准”的瞬态过程变得可观测、可定量、可复现。
从微观的液滴生成到宏观的工业过程，从基础机理研究到产业工艺优化，高速相机正在成为越来越多实验室与研发团队的标配设备。

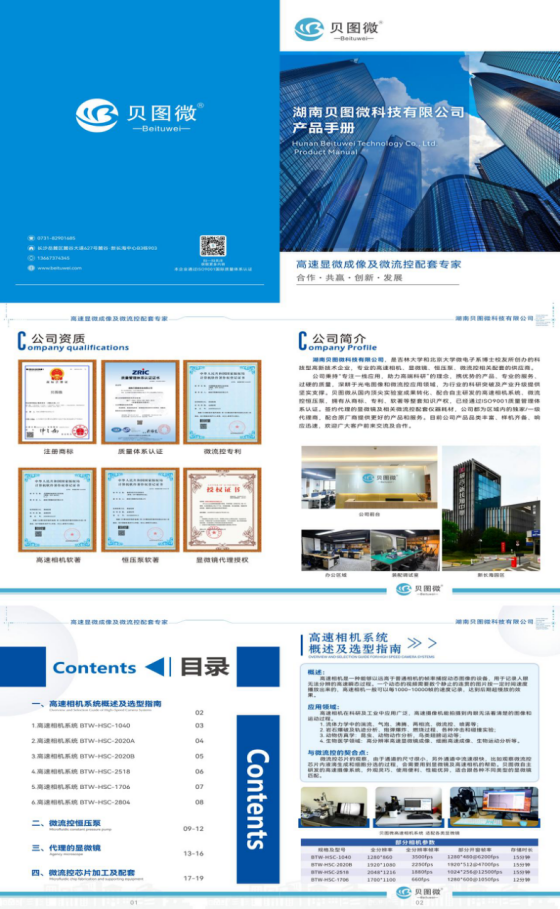

贝图微自研BTW-HSC系列高速相机，覆盖100万～280万全像素档，满幅帧率从 400fps到3500fps，开窗最高可达30万帧；全系列标配大容量高速存储，200万像素下可连续录制15分钟以上；搭载自主研发中文分析软件，支持液滴、细胞、气泡的尺寸统计与运动轨迹测量，标准C口完美适配各类显微镜，可全面满足微流控、流体力学、生物医学、材料科学等多场景科研需求。
如果您正在选型高速相机，或在实验中遇到瞬态过程拍不清楚、数据重复性差的问题，欢迎后台留言与我们的技术工程师取得联系，我们将为您提供一对一的选型建议与方案评估。
